產品概要

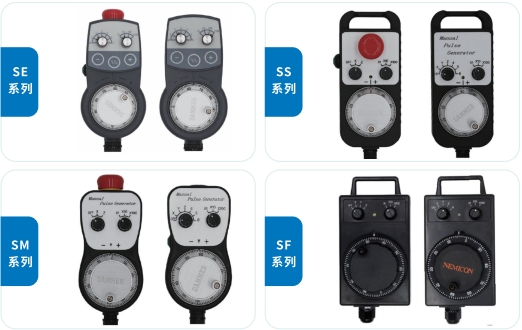

手持式脈沖發生器(Manual pulsegenerator，簡稱MPG)用于數控機床中原點設查，手動步進微調，加工過程中的中斷和插入等，產品分為:SS、SE、SM、SF四大系列，可廣泛應用于數控機床、印刷機械、自動化系統等。

特點簡述

人性化設計，手感更舒適，外形更美觀;

高性能核心編碼器,非接觸式光學檢出結構，百萬次使用后精度不變:

內置強磁鐵，底座式掛盒，安放更方便、牢固;

優質標準彈簧電纜,保證20萬次拉伸;

可選急停、使能，增加手動及快速按鈕;0

無線手持采用433M無線傳輸技術，加密傳輸、抗干擾;

采用屏蔽式設計，抗電磁干擾;

采用抗干擾、耐磨、防油、抗摔設計;

可根據客戶要求定制。

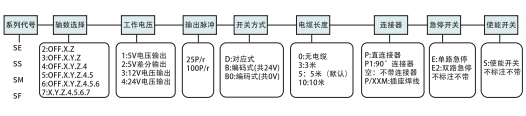

選型說明

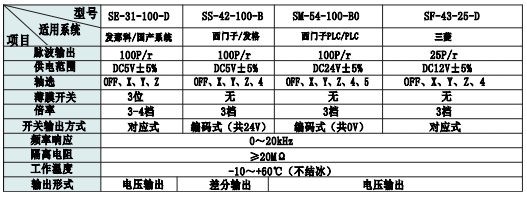

機械電氣特性舉例

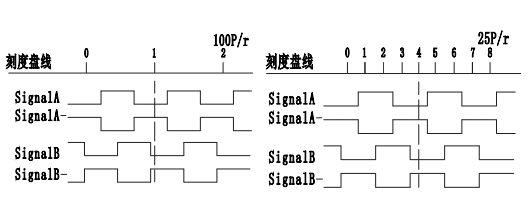

波形輸出與刻度線位置關系

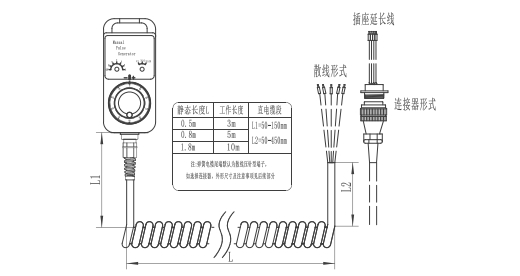

彈簧電纜規格

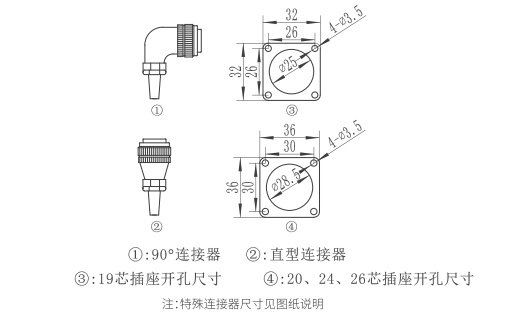

連接器規格

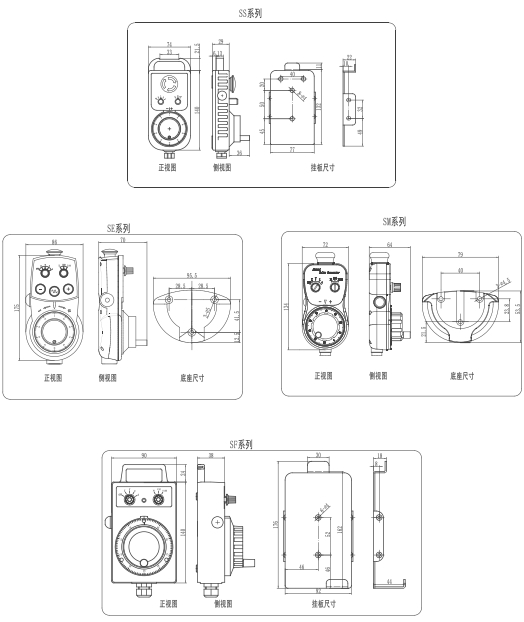

外形尺寸

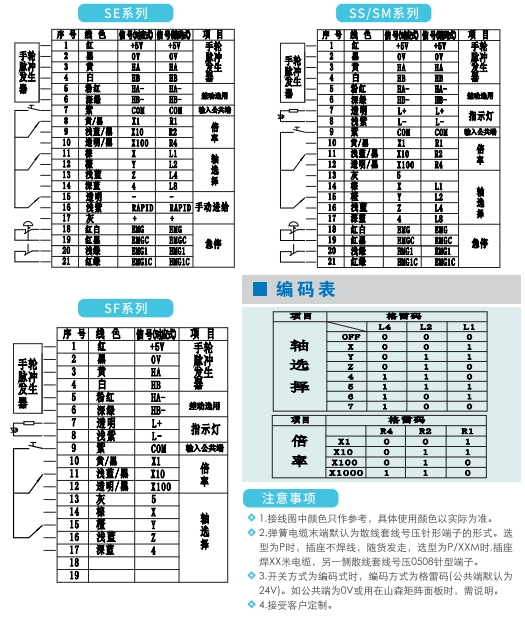

接線圖
